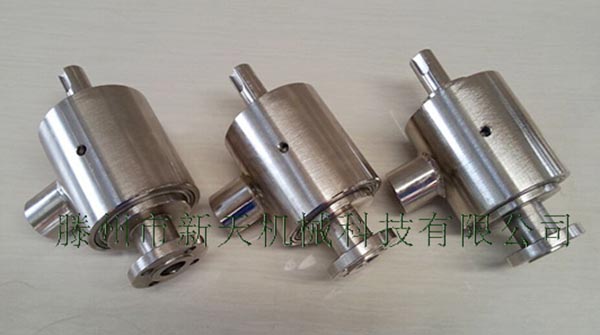

液压旋转接头如何安装密封圈?
旋转接头安装密封圈前,先检查表面质量,不得有飞边、毛刺、裂痕、切边,以及气孔和疏松等缺陷,几何尺寸和精度都要达到标准要求,孔用密封圈由O型圈和耐磨环组成,O型圈弹性大容易安装,耐磨环弹性差,具有腐蚀特性,热膨胀系数大,为保证安装液压旋转接头时不受损坏,安装前先在100℃的油液中浸泡半小时,逐渐变软再安装在沟槽中。
液压旋转接头工装由定位套和涨套组成,定位套头部有5o的倒角,用于引导O形圈和耐磨环装入活塞端部沟槽,弹性较好的65 Mn钢经热处理制成涨套,加工成均匀对称的8瓣结构,加工液压旋转接头各瓣底部的小孔时分度要均匀,铣开各瓣时应使锯口对准小孔的中心,以保证涨套各瓣能均匀涨开,同时各部位都应进行光滑倒角,以免损坏密封圈,每一种规格的密封圈都应有一套对应的工装来保证其装配要求。
安装完成后,液压旋转接头不允许密封圈有折皱、扭曲、划伤和装反等现象,液压缸缸筒上的螺纹孔常安排在焊接工序之后加工,这样不可避免地要在螺纹孔出口与缸筒内壁的交界处产生毛刺,必须清除毛刺达到光滑过渡的目的;使用时先将刀杆从螺纹孔中插人,然后从侧面将刀头安装在刀杆上,旋转刀杆即可将毛刺除掉并加工出光滑完整的表面;还有液压旋转接头密封件是聚氨酯材质的Y形密封圈,具有高硬度、高弹性、耐油、耐磨和耐低温等优点,广泛用于液压油缸中,密封圈内、外唇根据轴用或孔用可制成不等高形状,以起到密封和自身保护的作用。
不等高唇Y形圈,其短唇和液压旋转接头密封面接触,滑动摩擦阻力小耐磨性好,寿命长;长唇与非相对运动表面有较大的预压缩量,工作时不易窜动,聚氨酯材质的Y形圈硬度高预压缩量大,在安装更换时会造成密封圈被挤破、翻卷和咬边等损坏现象,在旋转接头中起不到应有的密封效果,甚至失效;装配时用螺丝刀将密封唇沿缸径往里压,或用细铁丝将密封圈的外唇捆紧,使其外径小于缸的内径,然后将密封圈送人缸内,再将细铁丝抽出,但都容易将密封圈划伤,导致密封失效,增加维修时间;小编建议大家用0.1mm厚的冷轧钢带或铜皮将其剪成长方形,其长度等于Y形圈外径的周长,然后用它将密封圈裹紧,再一点一点地送人液压缸缸筒中,待外唇口全部进人缸筒后再将其抽出,安装效果较好。
