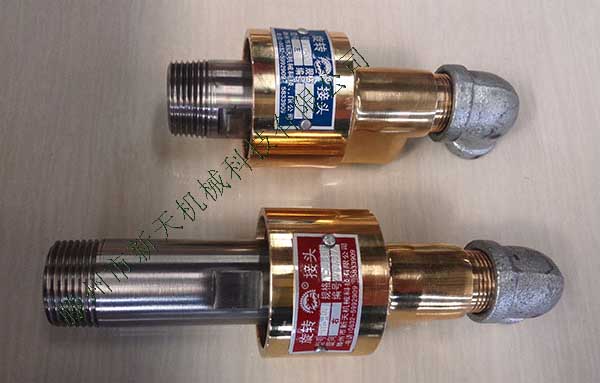

旋转接头的动环在静止密封的固定方式

  在静止式的机械密封状态下，旋转接头的动环会直接固定在轴或轴套上，并跟随轴或轴套一起旋转，下面给大家介绍几种常见的固定方式。

  1.螺帽固定方式

   要求旋转接头的轴上带有凸台，动环的断面呈现“L”形，动环装入后，用短套顶住，外面采用圆螺帽进行旋紧，为了防止介质沿着动环出现泄漏，在动环和轴套的凸台端面装有密封圈。当然集装式密封动环也可以采取螺帽固定的方式，但需要从内部旋紧，组装好了之后在整体进行安装。

  2.顶丝传动方式

   顶丝传动结构上增加了一个传动套，用顶丝将传动套固定在轴上，用销钉将动环和传动套进行传动，这几者之间没有设置密封圈，而且结构复杂，但是改善了顶丝传动的浮动性。

  3.螺钉传动方式

   旋转接头的动环后部的端面钻有螺孔并带有螺纹，在轴套上有突缘，用螺钉将动环和轴套的突缘连接，为了防止介质沿动环和轴套之间发生泄漏，在中间要设置垫片。

  4.销钉传动方式

    采用销钉传动方式，没有传动套，动环和轴用销钉进行传动，靠台阶对轴向进行定位，当然没有刚性连接，浮动性却很好。
