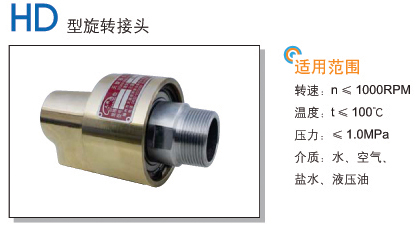

HD型旋转接头注解：
转速：n≤1000RPM
温度：t≤100℃
压力：≤1.0MPa
介质：水、空气、盐水、液压油
行业：钢铁厂冷轧辊
结构特点：
H型的旋转接头HD的壳身是用铜管制成的，别的地方是不会发生腐蚀的不锈钢材质。选用的轴承是进口的NSK系列轴承，NSK系列的轴承一直都是做机械的，具有比较深厚的基底，制造轴承更加的专业，使用时间长，更加的精细。进口特种碳化硅陶瓷环的密度更精细，更不容易弯折，抵抗力强，耐高温强度比普通石墨环高出十几倍，进口特种碳化硅陶瓷环更加的稳固。

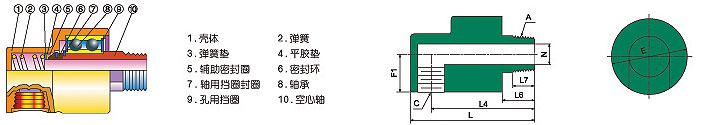

HD型旋转接头 单项流通式----螺纹连接
|
规格 |
型号 |
A |
C |
E |
F1 |
L |
L4 |
L6 |
L7 |
N |
|
6 |
HD-6 |
R1/8 |
Rc1/8 |
39 |
20 |
76 |
66 |
22 |
12 |
5 |
|
8 |
HD-8 |
R1/4 |
Rc1/4 |
39 |
20 |
76 |
66 |
22 |
12 |
5 |
|
10 |
HD-10 |
R3/8 |
Rc3/8 |
55 |
28 |
105 |
90 |
30 |
15 |
8 |
|
15 |
HD-15 |
R1/2 |
Rc1/2 |
55 |
28 |
105 |
90 |
30 |
18 |
12 |
|
20 |
HD-20 |
R3/4 |
Rc3/4 |
62 |
31 |
115 |
95 |
30 |
20 |
16 |
|
25 |
HD-25 |
R1 |
Rc1 |
74 |
37 |
125 |
103 |
33 |
20 |
20 |
|
32 |
HD-32 |
R1-1/4 |
Rc1-1/4 |
90 |
45 |
156 |
128 |
42 |
25 |
30 |
|
40 |
HD-40 |
R1-1/2 |
Rc1-1/2 |
95 |
48 |
160 |
130 |
40 |
25 |
36 |
|
50 |
HD-50 |
R2 |
Rc2 |
122 |
61 |
220 |
182 |
60 |
35 |
48 |
|
65 |
HD-65 |
R2-1/2 |
Rc2-1/2 |
156 |
78 |
256 |
211 |
68 |
40 |
62 |
|
80 |
HD-80 |
R3 |
Rc3 |
160 |
80 |
286 |
231 |
90 |
35 |
75 |
|
100 |
HD-100 |
R4 |
Rc4 |
220 |
110 |
405 |
335 |
90 |
45 |
98 |
