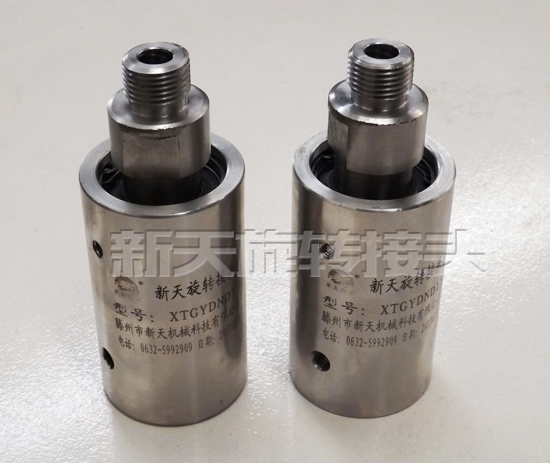

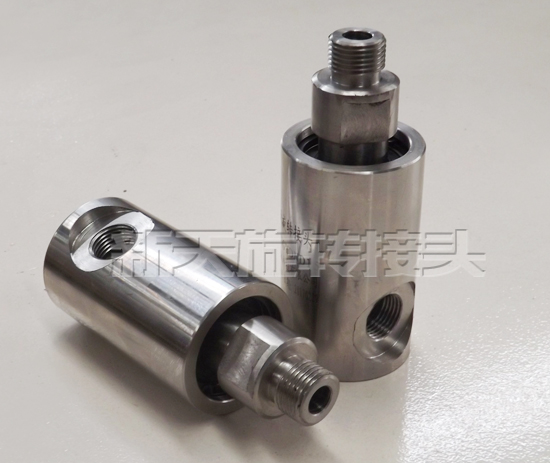

高压旋转接头TXGYDND型注解:
适用压力：≤25MPa
适用介质：水、液压油
适用转速：≤30RPM
适用行业：汽车行业，电厂，通高压
适用介质：水、液压油
适用转速：≤30RPM
适用行业：汽车行业，电厂，通高压
旋转接头选型规格对照表:
| 规格 | 型号 | A | C | N | D | L1 | L2 | L4 | L6 | L7 |
| 8 | TXGYDND8A | G1/4 | G1/4 | 5 | 54 | 8 | 12 | 32 | 89 | 112 |
| 10 | TXGYDND10A | G3/8 | G3/8 | 8 | 54 | 10 | 14 | 34 | 91 | 114 |
| 15 | TXGYDND15A | G1/2 | G1/2 | 10 | 54 | 12 | 16 | 41 | 98 | 121 |
| 20 | TXGYDND20A | G3/4 | G3/4 | 14 | 58 | 14 | 18 | 40 | 108 | 135 |
| 25 | TXGYDND25A | G1 | G1 | 18 | 68 | 18 | 22 | 47 | 124 | 152 |
| 32 | TXGYDND32A | G11/4 | G11/4 | 28 | 88 | 24 | 28 | 58 | 142 | 180 |
| 40 | TXGYDND40A | G11/2 | G11/2 | 32 | 88 | 30 | 35 | 65 | 154 | 192 |
| 50 | TXGYDND50A | G2 | G2 | 45 | 116 | 30 | 35 | 65 | 166 | 209 |
高压旋转接头选项参照标准及换算表:
|
名称
|
国际单位
|
美国
|
德国
|
西班牙
|
法国
|
意大利
|
挪威
|
瑞典
|
换算关系
|
|
速度
|
1/s
|
RPM
|
1/min
|
RPM
|
t/min
|
g/min
|
1/min
|
1/min
|
1 RPM=1/min
|
|
温度
|
K
|
o F
|
o C
|
o C
|
o C
|
o C
|
o C
|
o C
|
o F=( o Cx1.8)+32;
o C=( o F-32)/1.8
|
|
压力
|
bar
|
PSI
|
bar
|
bar
|
bar
|
kg/cm2
|
kg/cm2
|
bar
|
1bar=14.5PSI=1.02kg/cm2
|
|
真空
|
Pa
|
"Hg
|
kPa
|
cmHg
|
cmHg
|
kPa
|
kPa
|
kPa
|
28"Hg=6.7kPa=71cmHg
|
|
重量
|
N
|
#(Ibs)
|
kg
|
kg
|
kg
|
kg
|
kg
|
kg
|
2.2#=1.0kg=9.81N[2]
|
