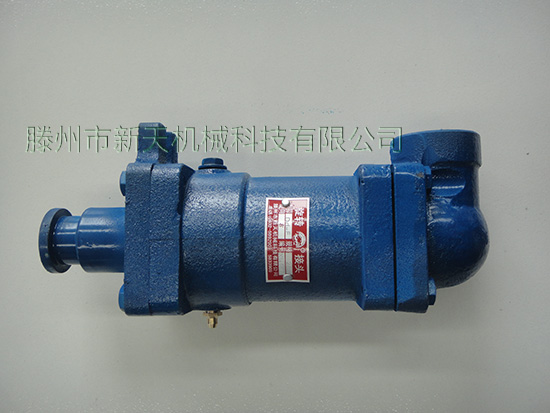

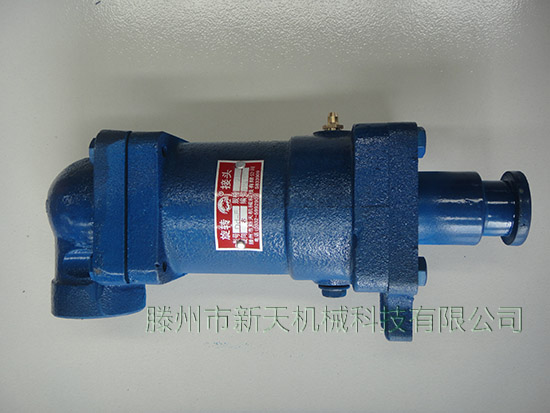

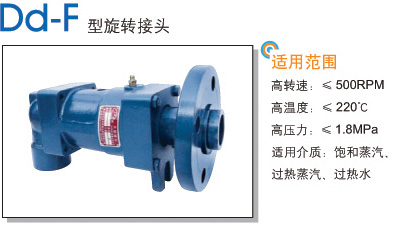

Dd-F型旋转接头注解：
最高转速：≤500RPM
最高温度：≤220℃
最高压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
结构特点：
D型旋转接头 Dd-F的主要特点是旋转速度快而且运转很稳定，采取的结构是平衡性的密封结构。为了能够使旋转部件和机器同时运作，特把空心轴安装到了滚筒或锟子上面，主要是通过法兰式或螺纹的形式完成的。浮动的双端面密封摩擦减低了运转时的磨损程度，加长了旋转接头的使用时间。

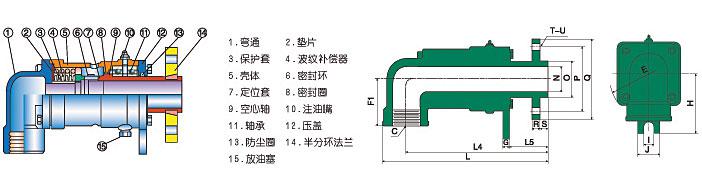

Dd-F型旋转接头 单向流通式——半分环法兰连接：
|
规格 |
型号 |
C |
E |
F1 |
G |
H |
I |
J |
L |
L4 |
L5 |
N |
O |
P |
Q |
R |
S |
T |
U |
|
15 |
DD-F15 |
Rc1/2 |
79 |
40 |
8 |
55 |
14 |
34 |
185 |
170 |
57 |
14 |
26 |
65 |
95 |
14 |
8 |
4 |
14 |
|
20 |
DD-F20 |
Rc3/4 |
89 |
45 |
10 |
65 |
18 |
38 |
201 |
181 |
49 |
18 |
29 |
75 |
105 |
16 |
8 |
4 |
14 |
|
25 |
DD-F25 |
Rc1 |
110 |
55 |
10 |
70 |
14 |
40 |
257 |
232 |
64 |
25 |
40 |
85 |
115 |
16 |
10 |
4 |
14 |
|
32 |
DD-F32 |
Rc1-1/4 |
119 |
78 |
11 |
82 |
18 |
48 |
266 |
236 |
59.5 |
32 |
44 |
100 |
140 |
18 |
12 |
4 |
18 |
|
40 |
DD-F40 |
Rc1-1/2 |
125 |
83 |
10 |
92 |
20 |
50 |
299 |
267 |
71 |
38 |
48 |
110 |
150 |
18 |
12 |
4 |
18 |
|
50 |
DD-F50 |
Rc2 |
167 |
88 |
10 |
95 |
18 |
42 |
320 |
282 |
68 |
48 |
60 |
125 |
165 |
20 |
15 |
4 |
18 |
|
65 |
DD-F65 |
Rc2-1/2 |
186 |
110 |
14 |
120 |
20 |
50 |
359 |
314 |
72 |
64 |
75 |
145 |
185 |
20 |
18 |
4 |
18 |
|
80 |
DD-F80 |
Rc3 |
207 |
115 |
16 |
130 |
24 |
54 |
385 |
329 |
75 |
75 |
90 |
160 |
200 |
20 |
20 |
8 |
18 |
|
100 |
DD-F100 |
Rc4 |
277 |
120 |
20 |
160 |
28 |
80 |
705 |
623 |
118 |
98 |
120 |
190 |
235 |
23 |
20 |
8 |
18 |
