熟悉旋转接头内部结构图，甄别旋转接头价格

  采购旋转接头，我们一般关注两个方面的问题：旋转接头价格和旋转接头规格型号的选择。旋转接头的价格取决于旋转接头壳体和旋转接头内部配置。规格型号就直接是旋转接头内部结构性能对使用设备的适用能力。今天就和大家一起了解下不同规格型号旋转接头内部结构图：

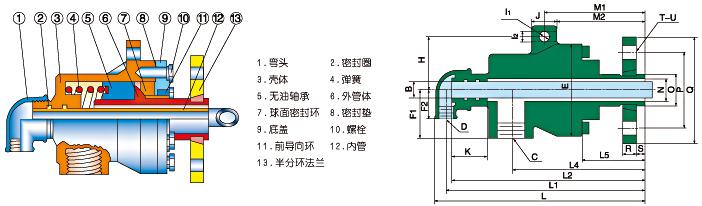

1、平衡性密封旋转接头内部结构结构图

此种密封方式具有体积下，重量轻、摩擦小的优点。可实现在不停机状态下，顺利更换内部密封件，方便维修。

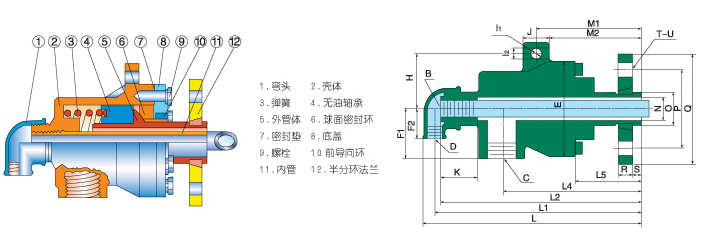

Q型旋转接头内部结构采用了波纹补偿器和浮动密封环作动密封的主要形式，其密封可自由得到调节与补偿，使密封更可靠、稳定，其密封装置采用外装式结构，使端面比压呈下降趋势，有效地降低了磨损。壳体上设有观察孔，通过观察孔随时观察到密封环的磨损及密封情况。

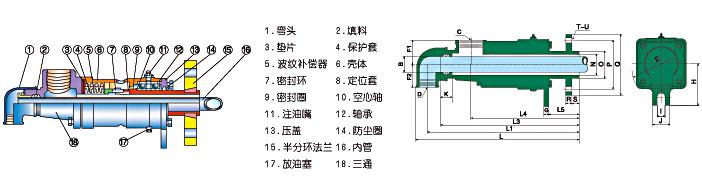

3、D型旋转接头内部结构图

D型旋转接头内部结构采用了波纹补偿器和浮动密封环，设置为倾斜向下的形式，减少损耗。同时，在制造时在壳体上有一个小孔，通过小孔可以随时观察密封环是否出现损耗以及封闭性。

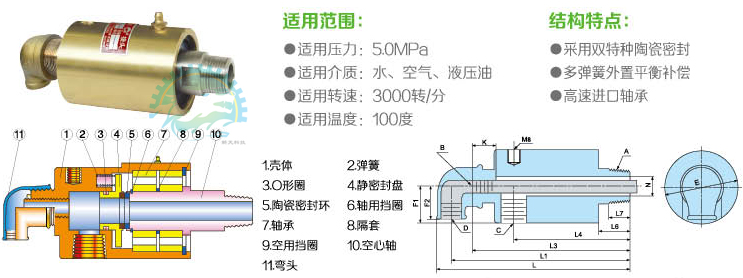

4、高速旋转接头内部结构图

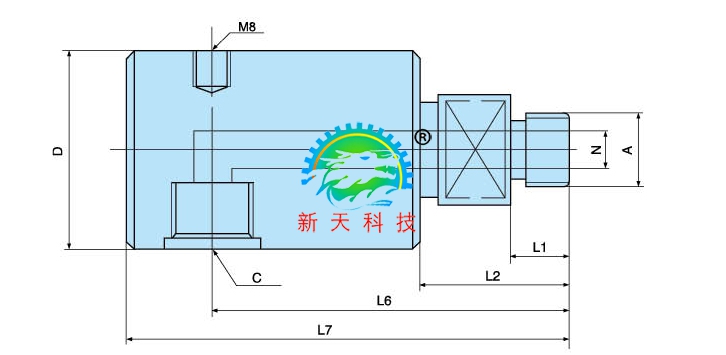

5、高压旋转接头内部结构图：

整体采用不锈钢材料精加工制造，采用日本技术，特殊进口密封件，密封性能可靠，广泛应用于液压设备。
