当前位置：首页 | XRYQ型导热油加热旋转接头 | XEYQD-F型高温导热油专用旋转接头

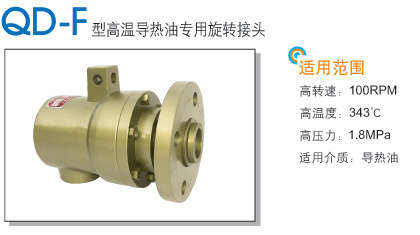

导热油旋转接头QD-F产品注解：
适用转速：≤100RPM
适用温度：≤340℃
适用压力：≤1.8MPa
适用介质：导热油
产品特点
QD-F型高温导热油专用旋转接头的动密封的组件都是经过精密机械加工过包括：密封环、外管球面、底盖等。动密封在工作时密封环是不与外壳体接触的，而是浮动在底盖和外壳体组成的空间之中的。本产品具有结构简单、维护方便、可靠性高、耐高温等特点 。

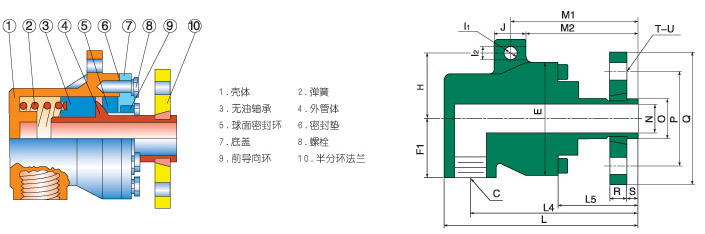

导热油旋转接头QD-F参数
| 规格 | 型号 | C | E | F1 | H | I1 | I2 | J | L | L4 | L5 | M1 | M2 | N | O | P | Q | R | S | T | U |
| 20 | QD-F20 | Rc3/4 | 96 | 49 | 53 | 12 | 12 | 25 | 197 | 144 | 50 | 144 | 132 | 18 | 27 | 75 | 105 | 16 | 8 | 4 | 14 |
| 25 | QD-F25 | Rc1 | 98 | 56 | 65 | 12 | 12 | 25 | 231 | 169 | 61 | 169 | 157 | 24 | 33.5 | 85 | 115 | 16 | 8 | 4 | 14 |
| 32 | QD-F32 | Rc1-1/4 | 120 | 68 | 78 | 14 | 14 | 30 | 259 | 192 | 65 | 206 | 176 | 30 | 42 | 100 | 140 | 18 | 12 | 4 | 18 |
| 40 | QD-F40 | Rc1-1/2 | 130 | 80 | 80 | 14 | 14 | 32 | 285 | 210 | 70 | 210 | 194 | 38 | 48 | 110 | 150 | 18 | 12 | 4 | 18 |
| 50 | QD-F50 | Rc2 | 160 | 94 | 90 | 14 | 14 | 36 | 338 | 242 | 80 | 260 | 242 | 48 | 60 | 125 | 165 | 20 | 15 | 4 | 18 |
