当前位置:首页 | XRYQ型导热油加热旋转接头 | XRYQS-GF型高温导热油专用旋转接头

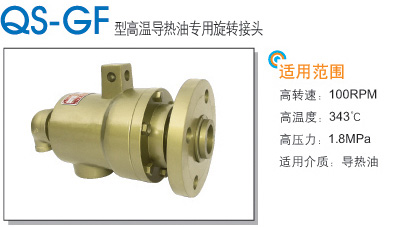

导热油旋转接头QS-GF注解
适用转速:100RPM
适用温度:340℃
适用压力:1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水
适用环境:
熟料压延机、密炼机、液压设备、涂层机械等使用蒸汽或热水的设备



结构特点:
 QS-GF型高温导热油专用旋转接头采用的是独特的外装式结构密封装置,可以使接触面的比压下降,从而达到减少磨损的效果。另外本产品使用了浮动的密封环以及波纹补偿器来作动密封,产品的密封可以自动调节,密封性能更加稳定可靠。在旋转接头的壳体上设置有观察孔,帮助工作人员随时查看产品的密封情况以及密封环的磨损情况。

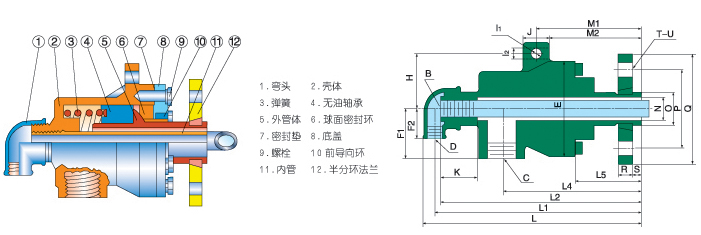

QS-GF型高温导热油专用旋转接头 双向流通内管固定式——半分环法兰连接

规格 型号 B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 M1 M2 N O P Q R S T U
20 QS-GF20-8 G1/4 Rc3/4 Rc1/2 96 49 30 53 12 12 25 30 245 228 222 144 50 144 132 18 27 75 105 16 8 4 14
25 QS-GF25-10 G3/8 Rc3/4 Rc1/2 98 56 40 65 12 12 25 31 285 270 257 169 61 169 157 24 33.5 85 115 16 8 4 14
32 QS-GF32-15 G1
/2
Rc1 Rc1/2 120 68 38 78 14 14 30 34 312 298 289 192 65 206 176 30 42 100 140 18 12 4 18
40 QS-GF40-20 G3
/4
Rc1-1/4 Rc3/4 130 80 43 80 14 14 32 40 350 332 320 210 70 210 194 38 48 110 150 18 12 4 18
50 QS-GF50-25 G1 Rc1-1/2 Rc1 160 94 51 90 14 14 36 50 416 395 378 242 80 260 242 48 60 125 165 20 15 4 18
