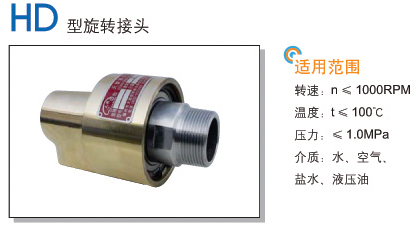

HD型旋转接头





HD型旋转接头注解

转速:n≤1000RPM
温度:t≤100℃
压力:≤1.0MPa
介质:水、空气、盐水、液压油
行业:钢铁厂冷轧辊

结构特点:
H型的旋转接头HD的壳身是用铜管制成的,别的地方是不会发生腐蚀的不锈钢材质。选用的轴承是进口的NSK系列轴承,NSK系列的轴承一直都是做机械的,具有比较深厚的基底,制造轴承更加的专业,使用时间长,更加的精细。进口特种碳化硅陶瓷环的密度更精细,更不容易弯折,抵抗力强,耐高温强度比普通石墨环高出十几倍,进口特种碳化硅陶瓷环更加的稳固。


hd旋转接头结构图

HD旋转接头  单项流通式----螺纹连接

规格

型号

A

C

E

F1

L

L4

L6

L7

N

6

HD-6

R1/8

Rc1/8

39

20

76

66

22

12

5

8

HD-8

R1/4

Rc1/4

39

20

76

66

22

12

5

10

HD-10

R3/8

Rc3/8

55

28

105

90

30

15

8

15

HD-15

R1/2

Rc1/2

55

28

105

90

30

18

12

20

HD-20

R3/4

Rc3/4

62

31

115

95

30

20

16

25

HD-25

R1

Rc1

74

37

125

103

33

20

20

32

HD-32

R1-1/4

Rc1-1/4

90

45

156

128

42

25

30

40

HD-40

R1-1/2

Rc1-1/2

95

48

160

130

40

25

36

50

HD-50

R2

Rc2

122

61

220

182

60

35

48

65

HD-65

R2-1/2

Rc2-1/2

156

78

256

211

68

40

62

80

HD-80

R3

Rc3

160

80

286

231

90

35

75

100

HD-100

R4

Rc4

220

110

405

335

90

45

98
