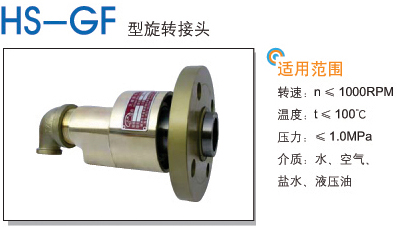

HS-GF型旋转接头型注解：
流通方式：双向流通
连接方式：半分环法兰式连接，并分左右旋
安装型式：安装于旋转设备一端，进出介质同时通过旋转接头完成，且内管固定，不随设备旋转。
结构特点：
H型旋转接头HS-GF具有分量小，占用空间小，摩擦扭矩小的特点，密封件是在CNC机床和专用研磨机上制成的平衡型密封，它的外表非常的光滑，非常的牢靠。依据环境的差异化，由碳化硅、浸渍石墨、碳化钨、青铜等组成了不一样的摩擦组，如此可以很好的阻挡碎销、结垢、铁锈等杂物对密封面造成的破坏。

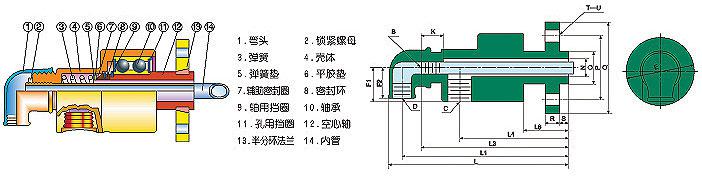

HS-GF型旋转接头 双向流通内管固定式——半分环法兰连接
|
规格 |
型号 |
B |
C |
D |
E |
F1 |
F2 |
K |
L |
L1 |
L3 |
L4 |
L6 |
N |
O |
P |
Q |
R |
S |
T |
U |
|
15 |
HS-GF15-6 |
G/8 |
Rc1/2 |
Rc1/2 |
55 |
28 |
25 |
15 |
160 |
148 |
138 |
103 |
43 |
12 |
26 |
65 |
95 |
14 |
8 |
4 |
14 |
|
20 |
HS-GF20-8 |
G1/4 |
Rc3/4 |
Rc1/2 |
62 |
31 |
30 |
32 |
187 |
172 |
157 |
112 |
47 |
16 |
32 |
75 |
105 |
14 |
8 |
4 |
14 |
|
25 |
HS-GF25-10 |
G3/8 |
Rc3/4 |
Rc1/2 |
74 |
37 |
33 |
26 |
190 |
175 |
160 |
118 |
49 |
20 |
36 |
85 |
115 |
16 |
10 |
4 |
14 |
|
32 |
HS-GF32-15 |
G1/2 |
Rc1-1/4 |
Rc1/2 |
90 |
45 |
38 |
32 |
226 |
211 |
197 |
143 |
57 |
30 |
46 |
100 |
140 |
18 |
10 |
4 |
18 |
|
40 |
HS-GF40-20 |
G3/4 |
Rc1-1/2 |
Rc3/4 |
95 |
48 |
43 |
36 |
249 |
227 |
202 |
147 |
57 |
36 |
50 |
110 |
150 |
18 |
10 |
4 |
18 |
|
50 |
HS-GF50-25 |
G1 |
Rc1-1/2 |
Rc1 |
122 |
60 |
51 |
46 |
305 |
283 |
260 |
287 |
65 |
48 |
60 |
125 |
165 |
20 |
14 |
4 |
18 |
|
65 |
HS-GF65-32 |
G1-1/4 |
Rc2 |
Rc1-1/4 |
156 |
78 |
62 |
50 |
358 |
333 |
303 |
219 |
76 |
62 |
75 |
145 |
185 |
20 |
18 |
4 |
18 |
|
80 |
HS-GF80-40 |
G1-1/2 |
Rc2-1/2 |
Rc1-1/2 |
160 |
80 |
70 |
50 |
383 |
353 |
286 |
231 |
90 |
75 |
90 |
160 |
200 |
20 |
12 |
8 |
18 |
