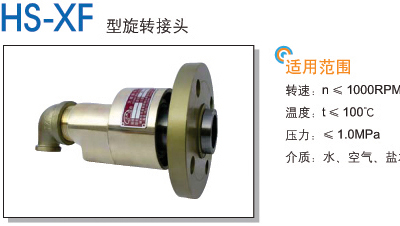

HS-XF型旋转接头型注解:
流通方式:双向流通
连接方式:半分环法兰式连接
安装型式:安装于旋转设备一端,进出介质同时通过旋转接头完成,且内管与空心轴同时随设备同步旋转。
结构特点:
H型旋转接头HS-XF型的密封不仅集中了内装密封(Q型)与滚动轴承支承(D型接头)的特征,很好的利用平衡封闭设计,使得密封环两侧所受的工作压力处于均衡状态,减少了摩擦的程度,加长了旋转接头的使用时间。 空心轴通过螺纹或法兰直接与辊筒相连,是旋转接头的主要元件。滚动轴承对空心轴的支承使旋转扭矩缩小了很大,具备了运作灵敏,体重小,占用空间小的特点,特别适用于以强速前提的工作状态。表面上有勘察眼,可以经过它及时发现密封处是否有流失或损耗现象的发生。

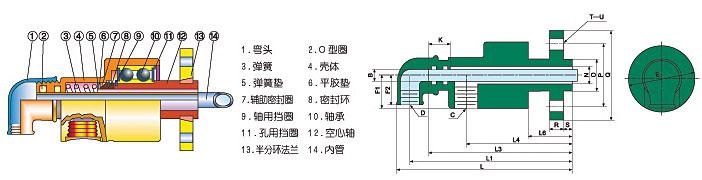

HS-XF型旋转接头 双向流通内管旋转式——半分环法兰连接
规格 |
型号 |
B |
C |
D |
E |
F1 |
F2 |
K |
L |
L1 |
L3 |
L4 |
L6 |
N |
O |
P |
Q |
R |
S |
T |
U |
15 |
HS-XF15-6 |
10 |
Rc1/2 |
Rc1/2 |
55 |
28 |
25 |
15 |
147 |
135 |
125 |
90 |
30 |
12 |
26 |
65 |
95 |
14 |
8 |
4 |
14 |
20 |
HS-XF20-8 |
12 |
Rc3/4 |
Rc1/2 |
62 |
31 |
30 |
32 |
170 |
155 |
140 |
95 |
30 |
16 |
32 |
75 |
105 |
14 |
8 |
4 |
14 |
25 |
HS-XF25-10 |
16 |
Rc3/4 |
Rc1/2 |
74 |
37 |
33 |
26 |
175 |
160 |
145 |
103 |
33 |
20 |
36 |
85 |
115 |
16 |
10 |
4 |
14 |
32 |
HS-XF32-15 |
20 |
Rc1-1/4 |
Rc1/2 |
90 |
45 |
38 |
32 |
211 |
196 |
182 |
128 |
42 |
30 |
46 |
100 |
140 |
18 |
10 |
4 |
18 |
40 |
HS-XF40-20 |
25 |
Rc1-1/2 |
Rc3/4 |
95 |
48 |
43 |
36 |
232 |
210 |
185 |
130 |
40 |
36 |
50 |
110 |
150 |
18 |
10 |
4 |
18 |
50 |
HS-XF50-25 |
31 |
Rc1-1/2 |
Rc1 |
122 |
60 |
51 |
46 |
300 |
278 |
255 |
182 |
60 |
48 |
60 |
125 |
165 |
20 |
14 |
4 |
18 |
65 |
HS-XF65-32 |
40 |
Rc2 |
Rc1-1/4 |
156 |
78 |
62 |
50 |
350 |
325 |
295 |
211 |
68 |
62 |
75 |
145 |
182 |
20 |
18 |
4 |
18 |
80 |
HS-XF80-40 |
46 |
Rc2-1/2 |
Rc1-1/2 |
160 |
80 |
70 |
50 |
383 |
353 |
286 |
231 |
90 |
75 |
90 |
160 |
200 |
20 |
12 |
8 |
18 |
