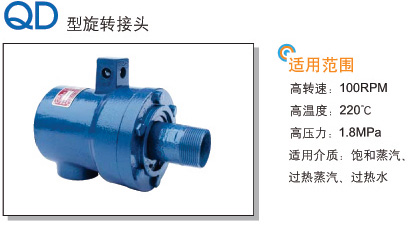

QD型旋转接头（20-50）参数：
适用转速：≤100RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
产品特点：
Q型旋转接头 QD-F（20-50）的动密封的组件都是经过精密机械加工过包括：密封环、外管球面、底盖等。动密封在工作时密封环是不与外壳体接触的，而是浮动在底盖和外壳体组成的空间之中的。本产品具有结构简单、维护方便、可靠性高、耐高温等特点。

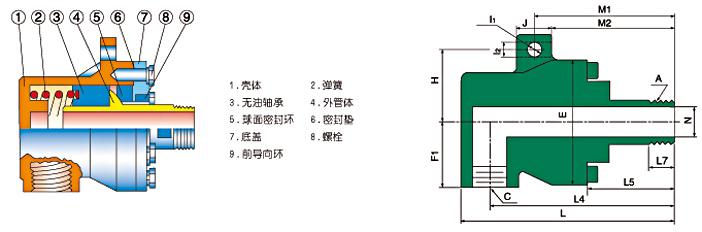

QD型旋转接头 单向流通式——螺纹连接
|
规格 |
型号 |
A |
C |
E |
F1 |
H |
I1 |
I2 |
J |
L |
L4 |
L5 |
L7 |
M1 |
M2 |
N |
|
20 |
QD20 |
R3/4 |
Rc3/4 |
96 |
48 |
48 |
12 |
12 |
25 |
141 |
144 |
40 |
20 |
89 |
- |
18 |
|
25 |
QD25 |
R1 |
Rc1 |
75 |
50 |
55 |
12 |
12 |
26 |
180 |
169 |
47 |
22 |
- |
95 |
25 |
|
32 |
QD32 |
R1-1/4 |
Rc1-1/4 |
120 |
63 |
70 |
14 |
14 |
26 |
259 |
194 |
58 |
25 |
- |
94 |
30 |
|
40 |
QD40 |
R1-1/2 |
Rc1-1/2 |
130 |
70 |
78 |
16 |
16 |
32 |
285 |
220 |
69 |
30 |
- |
125 |
38 |
|
50 |
QD50 |
R2 |
Rc2 |
160 |
80 |
80 |
18 |
18 |
35 |
338 |
239 |
65 |
32 |
133 |
- |
48 |
