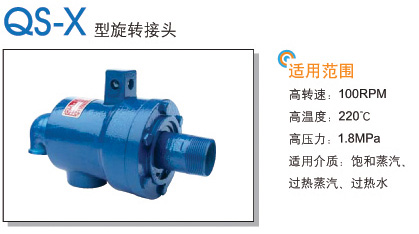

QS-X型旋转接头(20-50)注解:
适用转速:100RPM
适用温度:220℃
适用压力:1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水
结构特点:
Q型旋转接头QS-X(20-50)一般适用于饱和蒸汽、过热蒸汽、过热水等介质,主体材料一般采用球墨铸铁,并可以自动调节轴心且自动补偿。本产品属于双向流通内管固定式螺纹连接,被广泛的应用于液压机械、涂层设备、塑料延压、密炼机等设备。

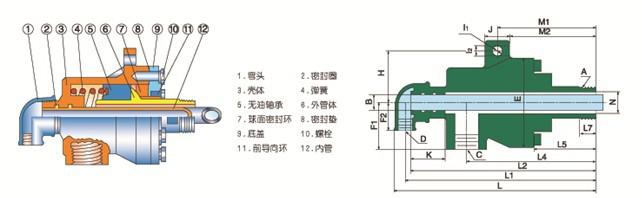

QS-X型旋转接头 双向流通内管固定式——螺纹连接
规格 |
型号 |
A |
B |
C |
D |
E |
F1 |
F2 |
H |
I1 |
I2 |
J |
K |
L |
L1 |
L2 |
L4 |
L5 |
L7 |
M1 |
M2 |
N |
20 |
QS-X20-8 |
R3/4 |
G1/4 |
RC3/4 |
RC1/2 |
96 |
48 |
30 |
48 |
12 |
|
|
35 |
195 |
180 |
166 |
118 |
40 |
20 |
89 |
- |
18 |
25 |
QS-X25-10 |
R1 |
G3/8 |
RC1 |
RC1/2 |
104 |
52 |
32 |
55 |
|
10 |
17 |
40 |
222 |
208 |
195 |
140 |
50 |
23 |
- |
87 |
23 |
32 |
QS-X32-15 |
R1-1/4 |
G1/2 |
RC1 |
RC1/2 |
120 |
63 |
38 |
70 |
|
14 |
16 |
47 |
250 |
235 |
219 |
152 |
58 |
25 |
- |
94 |
30 |
40 |
QS-X40-20 |
R1-1/2 |
G3/4 |
RC1-1/4 |
RC3/4 |
130 |
70 |
43 |
78 |
|
16 |
22 |
45 |
291 |
273 |
254 |
187 |
69 |
30 |
- |
125 |
38 |
50 |
QS-X50-25 |
R2 |
G1 |
RC1-1/2 |
RC1 |
160 |
80 |
51 |
80 |
18 |
|
|
36 |
311 |
291 |
270 |
194 |
65 |
32 |
133 |
- |
48 |
