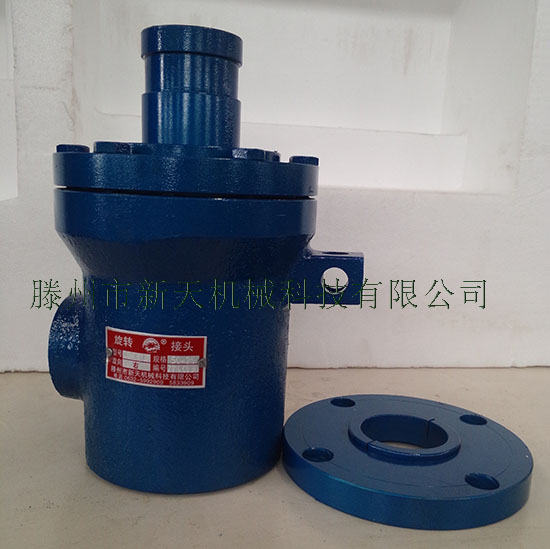

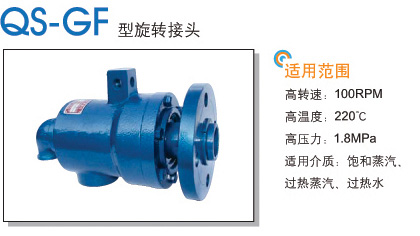

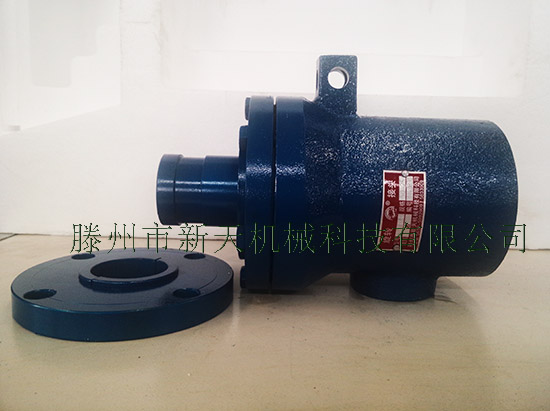

QS-GF型旋转接头（20-50）注解：
适用转速：100RPM
适用温度：220℃
适用压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
适用环境：
熟料压延机、密炼机、液压设备、涂层机械等使用蒸汽或热水的设备
结构特点：
Q型旋转接头QS-GF（20-50）采用的是独特的外装式结构密封装置，可以使接触面的比压下降，从而达到减少磨损的效果。另外本产品使用了浮动的密封环以及波纹补偿器来作动密封，产品的密封可以自动调节，密封性能更加稳定可靠。在旋转接头的壳体上设置有观察孔，帮助工作人员随时查看产品的密封情况以及密封环的磨损情况。
QS-GF型旋转接头 双向流通内管固定式——半分环法兰连接
|
规格 |
型号 |
B |
C |
D |
E |
F1 |
F2 |
H |
I1 |
I2 |
J |
K |
L |
L1 |
L2 |
L4 |
L5 |
M1 |
M2 |
N |
O |
P |
Q |
R |
S |
T |
U |
|
20 |
QS-GF20-8 |
G1/4 |
Rc3/4 |
Rc1/2 |
96 |
48 |
30 |
48 |
12 |
12 |
25 |
35 |
210 |
195 |
171 |
133 |
55 |
104 |
- |
18 |
27 |
75 |
105 |
16 |
8 |
4 |
14 |
|
25 |
QS-GF25-10 |
G3/8 |
Rc3/4 |
Rc1/2 |
75 |
40 |
40 |
55 |
12 |
12 |
26 |
35 |
240 |
225 |
215 |
165 |
47 |
- |
95 |
25 |
33.5 |
85 |
115 |
16 |
8 |
4 |
14 |
|
32 |
QS-GF32-15 |
G1 |
Rc1 |
Rc1/2 |
120 |
63 |
38 |
70 |
14 |
14 |
26 |
47 |
254 |
239 |
223 |
156 |
62 |
- |
98 |
30 |
42 |
100 |
140 |
18 |
12 |
4 |
18 |
|
40 |
QS-GF40-20 |
G3 |
Rc1-1/4 |
Rc3/4 |
130 |
70 |
43 |
78 |
16 |
16 |
32 |
45 |
291 |
273 |
354 |
187 |
69 |
- |
125 |
38 |
48 |
110 |
150 |
18 |
12 |
4 |
18 |
|
50 |
QS-GF50-25 |
G1 |
Rc1-1/2 |
Rc1 |
160 |
80 |
51 |
80 |
18 |
18 |
35 |
36 |
315 |
295 |
274 |
199 |
70 |
138 |
- |
48 |
60 |
125 |
165 |
20 |
15 |
4 |
18 |
