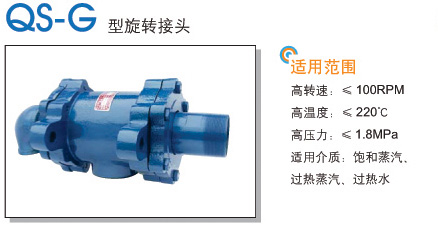

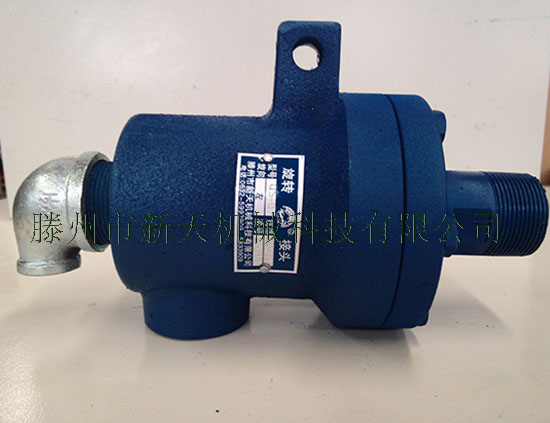

QS-G型旋转接头（65-100）注解：
适用转速：≤100RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
结构特点：

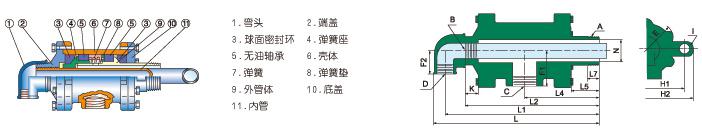

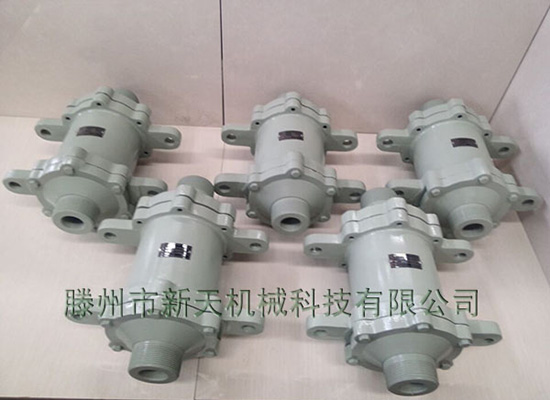

Q型旋转接头QS-G（65-100）内部可以自由支撑，无油轴承和壳体之间紧密结合，安装时没有太高的精度要求。旋转接头长时间工作后，球面密封环会磨损，此时可以通过弹簧的压力得到补偿，补偿后壳体会向后移动，外管体上的刻度线可以方便的观察到球面密封环的磨损程度。本产品使用精密加工的外管体球面、底盖和密封环共同组成动密封摩擦副，可靠性高。球面密封环可以在外管面与底盖组成的空间中滑动。旋转接头工作时介质在球面密封环和无油轴承上覆盖一层液态膜，既可以增加密封性能，又可以提高润滑，增加产品的使用寿命。一般作为设备的主要旋转部件，直接接到烘筒上或者辊子上。

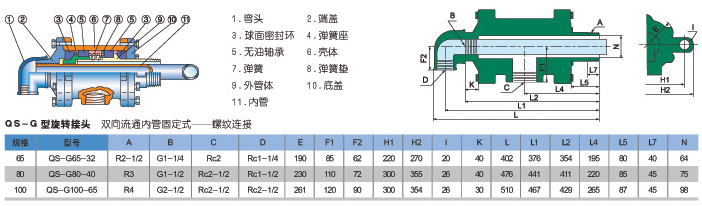

QS-G型旋转接头 双向流通内管固定式——螺纹连接:
|
规格 |
型号 |
A |
B |
C |
D |
E |
F1 |
F2 |
H1 |
H2 |
I |
K |
L |
L1 |
L2 |
L4 |
L5 |
L7 |
N |
|
65 |
QS-G65-32 |
R2-1/2 |
G1-1/4 |
Rc2 |
Rc1-1/4 |
190 |
86 |
62 |
220 |
270 |
20 |
40 |
402 |
376 |
354 |
195 |
80 |
40 |
64 |
|
80 |
QS-G80-40 |
R3 |
G1-1/2 |
Rc2-1/2 |
Rc1-1/2 |
230 |
110 |
72 |
300 |
255 |
26 |
40 |
476 |
441 |
411 |
220 |
85 |
45 |
75 |
|
100 |
QS-G100-65 |
R4 |
G2-1/2 |
Rc2-1/2 |
Rc2-1/2 |
261 |
120 |
90 |
300 |
354 |
26 |
40 |
510 |
467 |
429 |
265 |
87 |
45 |
98 |
|
|
型式注解：
流通方式：双向流通 连接方式：螺纹连接，并分左右旋 安装型式：安装于旋转设备一端，进出介质同时通过旋转接头完成，且内管固定，不随设备旋转。 |
