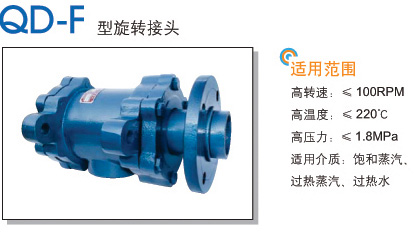

QD-F型旋转接头65-100注解：
适用转速：≤100RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
结构特点：
Q型旋转接头QD-F（65-100）主体使用可靠耐用的球墨铸铁制造，采用了进口特种碳化硅陶瓷环和日本产NSK轴承等零件。球墨铸铁的机械性能更好，强度更高同时具有很高的可塑性和韧性。碳化硅陶瓷环比普通的石墨环具有更高的硬度和强度且更加稳定能够耐受的温度是石墨环的13倍。NSK轴承是日本最好的轴承产品，具有精度高寿命长的特点。

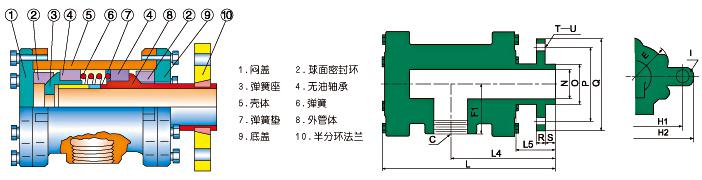

QD-F型旋转接头QD-F（65-100） 单向流通式——半分环法兰连接:
|
规格 |
型号 |
C |
E |
F1 |
H1 |
H2 |
I |
L |
L4 |
L5 |
N |
O |
P |
Q |
R |
S |
T |
U |
|
65 |
QD-F65 |
RC2-1/2 |
190 |
85 |
220 |
290 |
20 |
328 |
205 |
90 |
64 |
75 |
145 |
185 |
20 |
18 |
4 |
18 |
|
80 |
QD-F80 |
Rc3 |
230 |
110 |
300 |
355 |
26 |
379 |
232 |
97 |
75 |
90 |
160 |
200 |
20 |
20 |
8 |
18 |
|
100 |
QD-F100 |
Rc4 |
261 |
120 |
300 |
354 |
26 |
365 |
267 |
90 |
97 |
112 |
180 |
220 |
22 |
22 |
8 |
18 |
