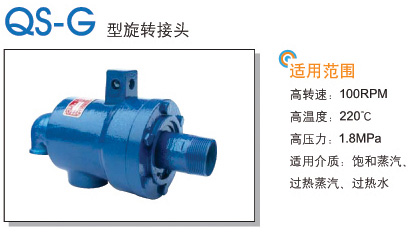

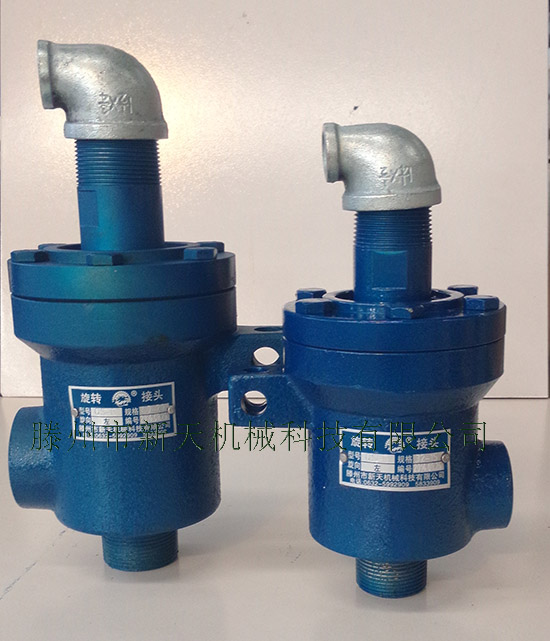

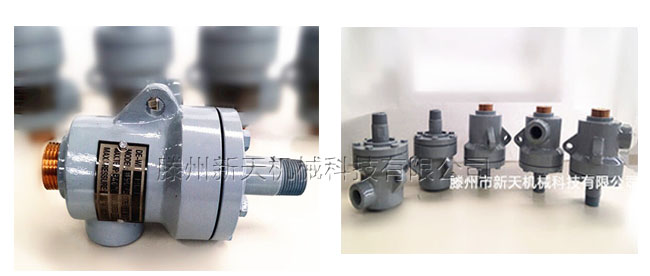

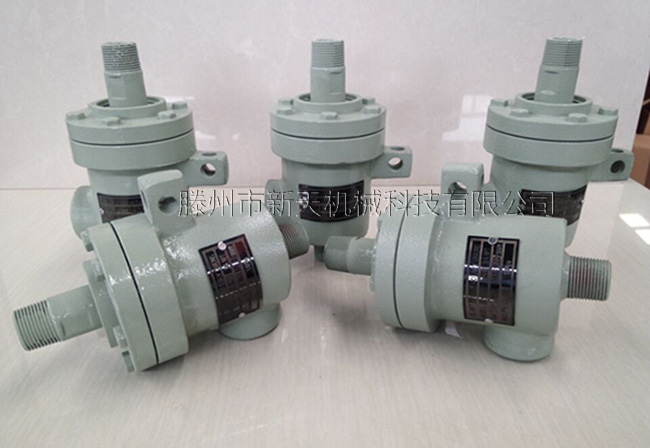

QS-G型旋转接头(20-50)注解:
适用转速:≤100RPM
适用温度:220℃
适用压力:1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水
产品材质:球墨铸铁
使用环境: 熟料压延机、密炼机、液压设备、涂层机械等使用蒸汽或热水的设备
结构特点:
Q型旋转接头QS-G(20-50)一般作为设备的主要旋转部件,直接接到烘筒上或者辊子上。本产品使用精密加工的外管体球面、底盖和密封环共同组成动密封摩擦副,可靠性高。球面密封环可以在外管面与底盖组成的空间中滑动。本产品内部可以自由支撑,无油轴承和壳体之间紧密结合,安装时没有太高的精度要求。旋转接头长时间工作后,球面密封环会磨损,此时可以通过弹簧的压力得到补偿,补偿后壳体会向后移动,外管体上的刻度线可以方便的观察到球面密封环的磨损程度。旋转接头工作时介质在球面密封环和无油轴承上覆盖一层液态膜,既可以增加密封性能,又可以提高润滑,增加产品的使用寿命。

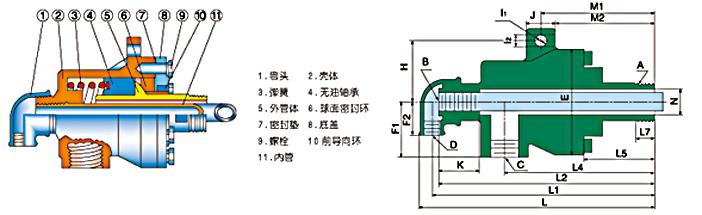

QS-G型旋转接头 双向流通内管固定式——螺纹连接
规格 |
型号 |
A |
B |
C |
E |
F1 |
F2 |
H |
I1 |
I2 |
J |
K |
L |
L1 |
L2 |
L4 |
L5 |
L7 |
M1 |
M2 |
N |
20 |
QS-G20-8 |
R3/ 4 |
G1/4 |
Rc3/4 |
96 |
48 |
30 |
58 |
12 |
- |
30 |
35 |
199 |
180 |
166 |
117 |
39 |
20 |
80 |
66 |
18 |
25 |
QS-G25- 10 |
R1 |
G3/4 |
Rc3/4 |
76 |
35 |
40 |
54 |
- |
11 |
25 |
35 |
239 |
225 |
215 |
155 |
48 |
22 |
105 |
93 |
25 |
32 |
QS-G32-15 |
R1-1/4 |
G1/2 |
Rc1 |
120 |
63 |
38 |
70 |
- |
14 |
34 |
47 |
256 |
235 |
219 |
155 |
59 |
25 |
112 |
95 |
30 |
40 |
QS-G40-20 |
R1-1/2 |
G3/4 |
Rc1-1/4 |
130 |
70 |
43 |
78 |
- |
16 |
32 |
45 |
297 |
273 |
254 |
187 |
69 |
30 |
133 |
117 |
38 |
50 |
QS-G50-25 |
R2 |
G1 |
Rc1-1/2 |
160 |
85 |
51 |
95 |
18 |
- |
40 |
36 |
318 |
291 |
270 |
186 |
64 |
32 |
124 |
104 |
48 |
