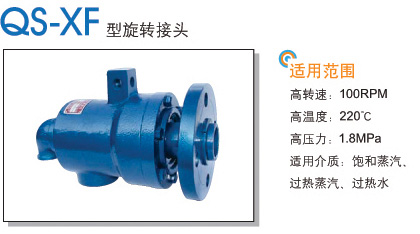

QS-XF型旋转接头（20-50）注解：
适用转速：100RPM
适用温度：220℃
适用压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
结构特点：
Q型旋转接头QD（20-50）维护简单，无需特别保养，是实际应用最广的产品之一，具有耐高温，密封可靠，无需润滑，结构简单等特点，密封结构使用的是球面密封，广泛应用于一些同轴度不高，转速较低的设备，本产品可以自动补偿、自动调心。

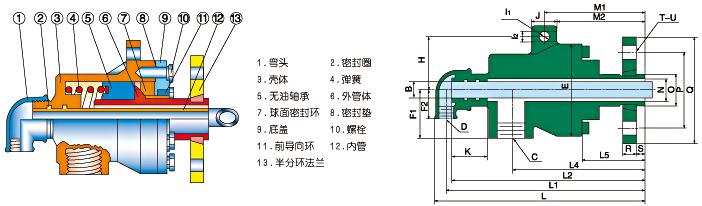

QS-XF型旋转接头 双向流通内管旋转式——半分环法兰连接
|
规格 |
型号 |
B |
C |
D |
E |
F1 |
F2 |
H |
I1 |
I2 |
J |
K |
L |
L1 |
L2 |
L4 |
L5 |
|
M1 |
M2 |
N |
|
20 |
QS-XF20-8 |
12 |
Rc3/4 |
Rc1/2 |
96 |
48 |
30 |
48 |
12 |
12 |
25 |
35 |
210 |
195 |
171 |
133 |
55 |
|
104 |
- |
18 |
|
25 |
QS-XF25-10 |
16 |
Rc3/4 |
Rc1/2 |
75 |
40 |
40 |
55 |
12 |
12 |
26 |
35 |
240 |
225 |
215 |
165 |
47 |
|
- |
95 |
25 |
|
32 |
QS-XF32-15 |
20 |
Rc1 |
Rc1/2 |
120 |
63 |
38 |
70 |
14 |
14 |
26 |
47 |
254 |
239 |
223 |
156 |
32 |
|
- |
98 |
30 |
|
40 |
QS-XF40-20 |
25 |
Rc1-1/4 |
Rc3/4 |
130 |
70 |
43 |
78 |
16 |
16 |
32 |
45 |
291 |
273 |
254 |
187 |
69 |
|
- |
125 |
38 |
|
50 |
QS-XF50-25 |
31 |
Rc1-1/2 |
Rc1 |
160 |
80 |
51 |
80 |
18 |
18 |
35 |
36 |
315 |
295 |
274 |
199 |
70 |
|
138 |
- |
48 |
