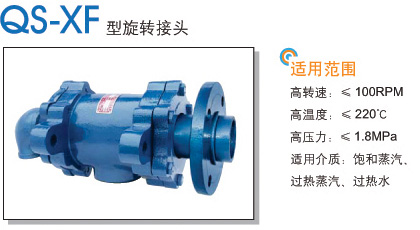

QS-XF型旋转接头(65-100)注解:
最高转速:≤100RPM
最高温度:≤220℃
最高压力:≤1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水
结构特点:
Q型旋转接头QS-XF(65-100)采用了波纹补偿器和浮动密封环作动密封的主要形式,其密封可自由得到调节与补偿,使密封更可靠、稳定,其密封装置采用外装式结构,使端面比压呈下降趋势,有效地降低了磨损。壳体上设有观察孔,通过观察孔随时观察到密封环的磨损及密封情况。

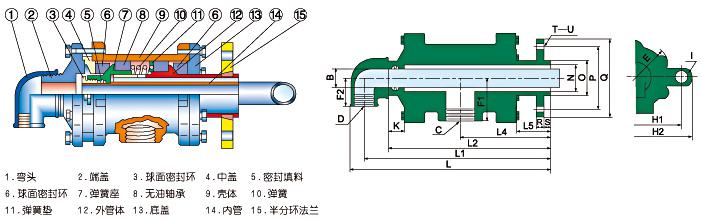

QS-XF型旋转接头 双向流通内管旋转式——半分环法兰连接:
规格 |
型号 |
B |
C |
D |
E |
F1 |
F2 |
H1 |
H2 |
I |
K |
L |
L1 |
L2 |
L4 |
L5 |
N |
O |
P |
Q |
R |
S |
T |
U |
65 |
QS-XF65-32 |
40 |
Rc2 |
Rc1-1/4 |
190 |
85 |
62 |
220 |
270 |
20 |
40 |
412 |
386 |
364 |
205 |
90 |
64 |
75 |
145 |
185 |
20 |
18 |
4 |
18 |
80 |
QS-XF80-40 |
46 |
Rc2-1/2 |
Rc1-1/2 |
230 |
110 |
72 |
300 |
355 |
26 |
40 |
488 |
453 |
423 |
232 |
97 |
75 |
90 |
160 |
200 |
20 |
20 |
8 |
18 |
100 |
QS-XF100-65 |
73 |
Rc2-1/2 |
Rc2-1/2 |
261 |
120 |
90 |
300 |
354 |
26 |
30 |
512 |
469 |
431 |
267 |
90 |
98 |
112 |
180 |
220 |
22 |
22 |
8 |
18 |
